Hướng dẫn dọn dẹp và làm nhẹ file AutoCad

Trong quá trình làm việc, file cad mà chúng ta thao tác tạo thêm nhiều lớp layour, block, text.. ngày càng nặng lên. Nhiều khi, chúng ta mở file chỉ thấy một vài bản vẽ đơn giản, nhưng dung lượng của nó lại chiếm đến 20-30MB. Nhiều lúc để dọn dẹp, làm nhẹ file, chúng ta vẫn sử dụng lệnh purge để làm sạch bản vẽ, tuy nhiên dung lượng bản vẽ giảm đi không nhiều, đôi lúc bản vẽ lại bị lỗi, không mở ra được nữa.

  Qua tham khảo nhiều nguồn và trực tiếp thao tác và đúc kết kinh nghiệm, thì bản thân rút ra cách xử lý file cad ổn nhất, nhanh nhất là chúng ta thực hiện quy trình 5 bước như sau:

Bước 1: Mở file cad cần xử lý.

Bước 2: Dùng lệnh Audit:

Lệnh Audit không làm giảm kích thước tập tin. Nhưng nó được khuyến khích để làm kiểm tra tập tin trước khi tiếp tục với quá trình khác. Nó sẽ duy trì sự toàn vẹn vẽ và sửa chữa các lỗi có thể ngăn cản để loại bỏ các đối tượng không cần thiết.

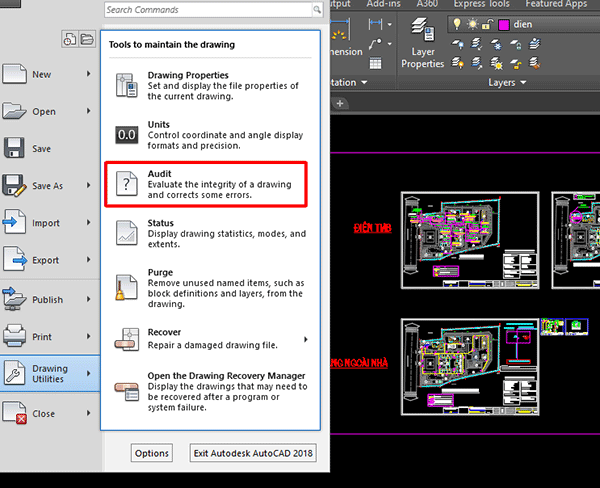

Cách sử dụng: Command: AUDIT (lệnh viết tắt AU) hoặc vào AutoCAD menu (Biểu tượng chữ A lớn màu đỏ) > Drawing utilities > Audit (Phiên bản Acad 2010 trở lên).

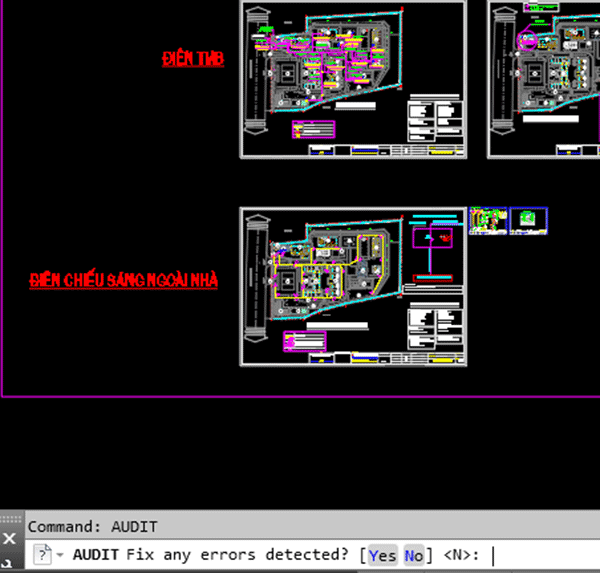

Chương trình sẽ hỏi: Fix any errors detected? [Yes/No] <N>: Bạn chọn Y rồi nhấn enter. ACAD sẽ tiếp tục quét bản vẽ và sửa tiếp những lỗi mà lệnh RECOVER không thể sửa được và bạn thực hiện thao tác này vài lần đến khi nào ACAD không tìm được lỗi nữa thì thôi.

Công đoạn này xử lý hơi lâu, tùy thuộc vào dung lượng file, số lượng rác và cấu hình máy tính của bạn.

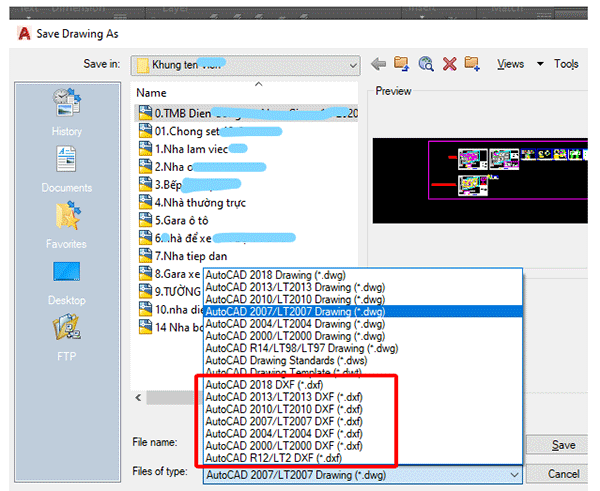

Bước 3: Lưu file cad với định dạng *.dxf. Chọn Save As và chọn tên tệp mở rộng là *.dxf.

20210225-Huong-dan-dop-dep-file-cad-3.gif Chọn phiên bản Acad nào cũng được. File định dạng .dxf là file chứa nhiều thông tin nhất, do vậy file này rất lớn (thường lớn hơn gấp 5 lần so với file *.dwg).


Lúc này file *.dxf là rất lớn.

Bước 4: Tiếp tục trong file *dxf, chúng ta dùng lệnh Purge để dọn dẹp.

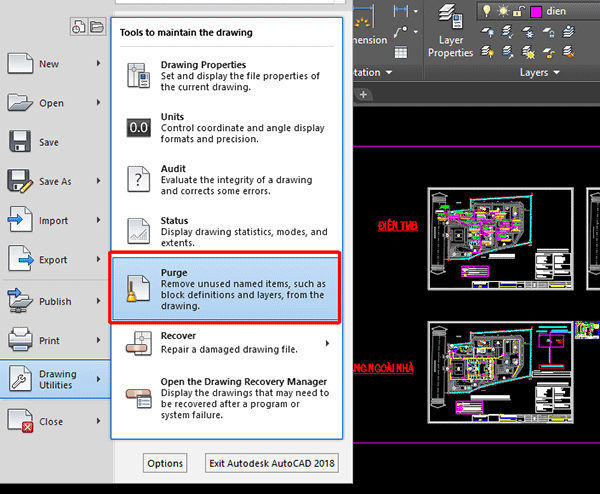

Cách sử dụng: Command: PURGE (lệnh viết tắt PU) hoặc vào AutoCAD menu (Biểu tượng chữ A lớn màu đỏ) > Drawing utilities > Purge (Phiên bản Acad 2010 trở lên).

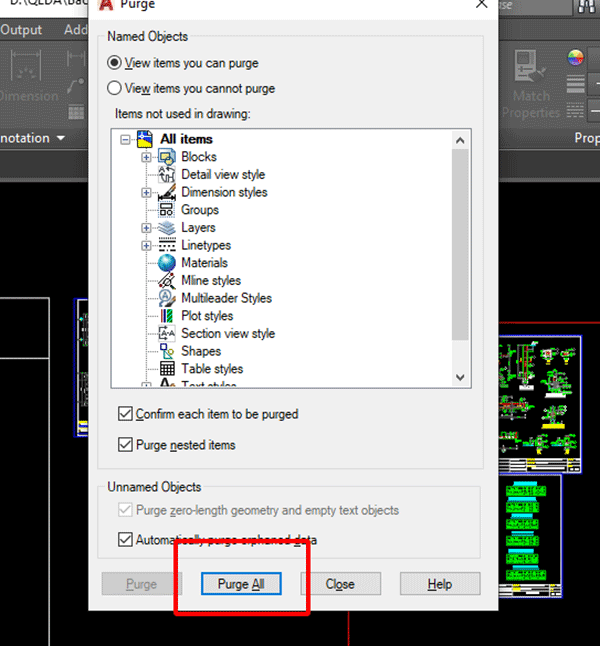

Chọn mục Purge All để xử lý

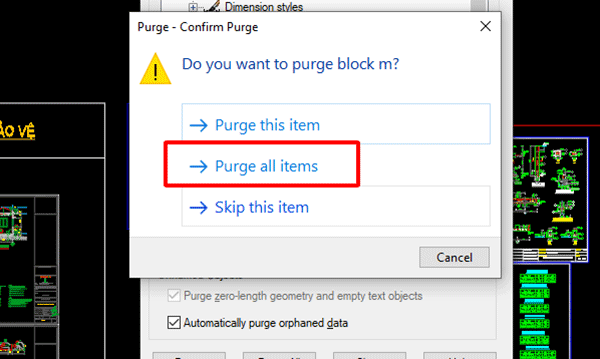

Nếu chương trình có hỏi bạn có chắc chắn Purge block nào đó không? Bạn cứ chọn Purge All Items để chương trình bắt đầu làm việc

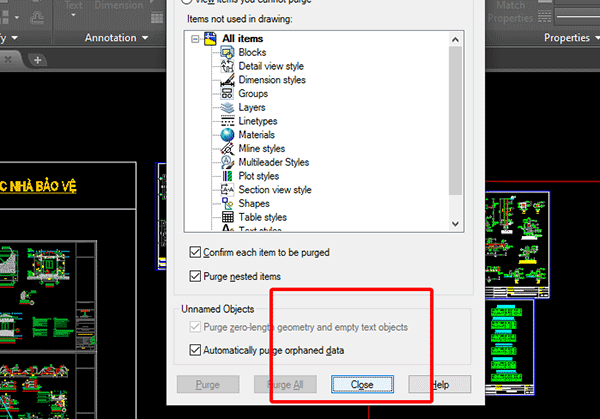

Sau khi xử lý xong, đóng Purge để hoàn tất.

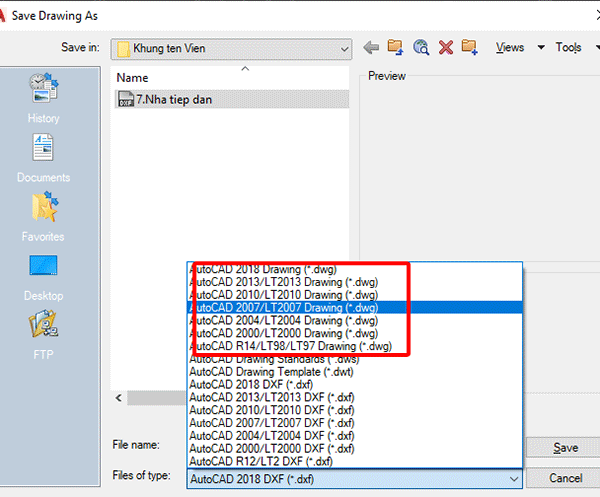

Bước 5: Lưu lại file định dạng *.dxf (là file đã xử lý bằng lệnh Purge) bằng file cad (định dạng *.dwg) bằng tên khác.


Bây giờ hãy so sánh dung lượng giữa 2 file cad để xem kết quả nhé.


Bài đọc thì dài, có nhiều bước, nhưng thao tác thì nhanh thôi, hihi... Còn chương trình xử lý nhanh hay chậm còn do cấu hình máy của bạn nữa nha.

Chúc các bạn thành công!

PS: Có cách làm dung lượng file nhẹ một cách triệt để hơn nhưng lâu hơn và hay xảy ra lỗi lưu file bằng cách xử lý các lệnh Audit, Purge trên file *.dxf. Tuy nhiên dung lượng file giảm không đáng kể như cách đã trình bày qua quy trình 5 bước như trên.
